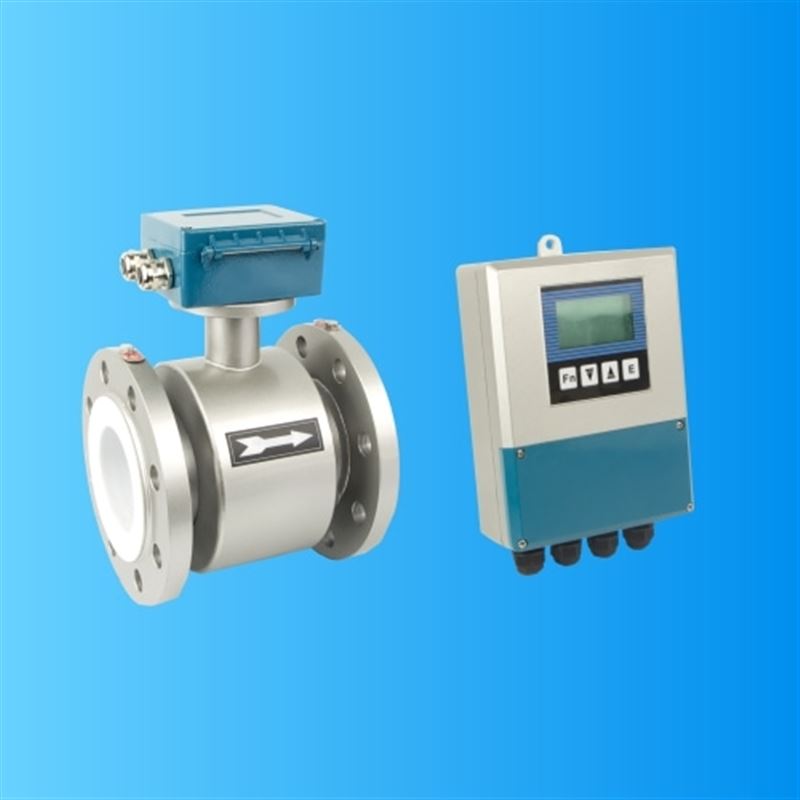

橡胶衬里DN100管径电磁流量计

产品简介：

大连依斯特作为专注流体计量设备研发与生产的企业，我们深耕水务、环保、热力等领域需求，推出的 YST183F-A50XL 型电磁流量计，专为公称直径 100mm 管道系统的导电液体计量设计，其对应的橡胶衬里DN100管径电磁流量计，凭借稳定的计量性能与适配复杂介质的特性，已成为工业及市政流体计量的关键设备。该型号市场指导售价为 5500.0 元，具体价格将根据衬里材质、电极类型、防护等级等参数配

产品型号：YST183F-A50XL

更新时间：2025-11-03

厂商性质：生产厂家

访问量：200

服务热线

立即咨询

产品分类

PRODUCT CLASSIFICATION

液体流量计

插入式电磁流量计超声波水表超声波热量表超声波明渠流量计管段式超声波流量计插入式超声波流量计外夹式超声波流量计分体式电磁流量计一体式电磁流量计

查看全部产品

一体式四线制超声波液位计 0-5 米量程品牌及选型参考

污泥浓度分析仪优质厂家推荐及选择指南

国产一体 pH 分析仪品牌排序及核心优势解析

国产水质荧光法溶氧分析仪主流品牌及选择参考

国产非接触式明渠流量计品牌技术及选型参考

产品介绍

大连依斯特 YST183F-A50XL 型电磁流量计解析

大连依斯特作为专注流体计量设备研发与生产的企业，我们深耕水务、环保、热力等领域需求，推出的 YST183F-A50XL 型电磁流量计，专为公称直径 100mm 管道系统的导电液体计量设计，其对应的橡胶衬里DN100管径电磁流量计，凭借稳定的计量性能与适配复杂介质的特性，已成为工业及市政流体计量的关键设备。该型号市场指导售价为 5500.0 元，具体价格将根据衬里材质、电极类型、防护等级等参数配置有所差异。

产品介绍

我们的 YST183F-A50XL 型以法拉第电磁感应定律为核心工作原理：当导电液体流经测量管时，切割磁感线产生感应电动势，电极捕捉信号后转换为流量数据。该型号适配中流量管道场景，橡胶衬里作为测量管内壁防护层，可有效隔离腐蚀性、磨损性介质，保护测量管本体并保障计量精度。设备无机械转动部件，计量过程不受介质密度、粘度、温度（在额定范围）影响，仅要求介质导电率满足阈值（通常≥5μS/cm）。

优势特点

耐腐耐磨适配广：YST183F-A50XL 型采用氯丁橡胶、氟橡胶、聚氨酯橡胶等材质衬里，可耐受酸碱盐溶液、含悬浮物液体的侵蚀与磨损，适配污水、化工废水、含砂自来水等多种介质。

测量精准无压损：该型号计量精度可达 ±0.5% FS（标准工况），重复性表现优良（≤0.1%），且无节流部件，不会造成管道压力损失，助力系统降低能耗。

维护便捷寿命长：无机械运动部件设计，减少堵塞、卡滞风险，日常仅需定期检查电极与衬里状态，使用寿命可达 5-8 年。

安装灵活适配性强：支持水平、垂直安装（垂直安装时流体自下而上），对直管段要求相对宽松，可适配市政管网、工厂车间等复杂安装环境。

技术参数

公称直径：DN100（实际通径适配 φ108mm 或 φ114mm 管道）

衬里材料：氯丁橡胶、氟橡胶、聚氨酯橡胶等（按需选型）

电极材料：316L 不锈钢、哈氏合金 C、钛电极等

测量范围：流速 0.1-10m/s，对应流量范围 0.00314-31.4m³/h（按管道截面积计算）

精度等级：±0.5% FS（标准工况），±1.0% FS（恶劣工况）

工作压力：常规 1.6MPa（可定制 2.5MPa 高压版本）

介质温度：-20℃~80℃（橡胶衬里常规耐受范围，特殊衬里可扩展至 120℃）

介质导电率：≥5μS/cm

输出信号：4-20mA 模拟信号、HART 协议、RS485 通讯（Modbus 协议）

防护等级：IP65（常规）、IP68（潜水安装版本）

供电电源：AC 220V±10% 或 DC 24V±10%

市场指导售价：5500.0 元（参数配置不同，价格将有所差异）

选型标准

介质特性匹配：客户选择 YST183F-A50XL 型时，需根据介质腐蚀性选择衬里材料（如强酸介质选氟橡胶，含颗粒介质选聚氨酯橡胶），同时按介质导电率确认是否满足≥5μS/cm 要求。

工况参数适配：确认介质工作温度、压力不超过该型号额定范围，流量范围处于测量流速 0.1-10m/s 区间，避免低流速下计量表现受影响。

安装条件确认：根据管道布置选择安装方式（水平 / 垂直），预留足够直管段（上游≥5 倍管径，下游≥3 倍管径），避开强磁场干扰源。

功能需求选型：按使用场景选择输出信号类型（如远程监控需 RS485 通讯）、防护等级（户外安装选 IP65，水下安装选 IP68），我们可根据客户需求提供对应配置。

应用行业

污水处理厂：YST183F-A50XL 型用于进水口、出水口流量计量，曝气池回流液流量监测，污泥处理系统流体计量。

自来水厂：适配原水取水流量、清水池出水流量计量，加药系统配套流量监测，保障供水调度精准性。

净水厂：助力过滤系统进出水流量、纯水制备过程中各环节流量控制，确保净水工艺稳定。

市政管网供给水：用于管网节点流量监测，分区计量管理，漏损控制，保障供水压力与流量平衡。

环保水处理：适配工业废水处理站进水、出水流量计量，环保达标排放监测，水处理药剂投放流量配套。

热力供暖：用于供暖管网热水流量计量，楼栋、单元供暖流量分配监测，助力热力平衡调节。

医院废水处理：适配医疗废水排放流量监测，消毒环节流量配套控制，满足医疗污水排放规范要求。

化工废水处理：用于高腐蚀性、高悬浮物化工废水流量计量，适配酸碱、盐类等复杂介质场景。
河道水质监测：助力河道补水、生态流量监测，污水汇入河道前流量监控，助力水环境治理。
智慧农村水务：用于农村集中供水管网流量计量，灌溉用水流量监测，水资源合理分配管理，而橡胶衬里DN100管径电磁流量计对应的正是该型号在这类场景中的适配应用。

技术趋势

智能化升级：我们将为 YST183F-A50XL 型集成物联网模块，支持远程数据传输、设备状态监控与故障预警，适配智慧水务管理平台，提升客户使用便捷性。

高精度优化：通过传感器升级与算法改进，进一步优化该型号在低流速下的计量表现，提升复杂介质下的计量稳定性。

耐恶劣环境强化：开发耐高温、耐高压、耐强腐蚀的特种橡胶衬里与电极材料，拓展 YST183F-A50XL 型在更多工况的应用场景。

低功耗与模块化设计：采用低功耗电路设计，适配太阳能供电场景；模块化结构便于检修与部件更换，帮助客户降低维护成本。

用户评价

污水处理厂客户：大连依斯特的 YST183F-A50XL 型耐污堵性能很好，处理含悬浮物的污水时从未出现堵塞问题，计量数据稳定，满足环保排放计量要求，维护频率也很低。

自来水厂客户：YST183F-A50XL 型的 DN100 管径刚好适配我厂的输水管道，计量精度高，和第三方校准数据偏差很小，远程通讯功能方便中控室实时监控，助力供水调度优化。

医院废水处理客户：YST183F-A50XL 型的橡胶衬里耐腐蚀效果不错，长期测量含消毒剂的医疗废水，电极和衬里没有出现损坏，数据准确且符合医疗污水排放监测规范。

智慧农村水务客户：大连依斯特的 YST183F-A50XL 型安装简单，适配农村管网的复杂环境，低功耗设计适配太阳能供电，远程数据传输功能让我们能实时掌握各村供水流量，管理很方便。

热力供暖客户：YST183F-A50XL 型对热水流量的计量稳定性强，不受供暖水温变化影响，数据准确助力热力平衡调节，用户投诉率明显下降，运行维护成本也低。

应用案例

案例一：某市政污水处理厂出水流量计量

该污水处理厂日处理量 5 万吨，出水管道为 DN100，需精准计量出水流量以满足环保排放监管要求。客户选用我们的 YST183F-A50XL 型，衬里材质选择氟橡胶，适配含少量悬浮物的碱性出水介质。设备安装后，实现 24 小时连续稳定计量，数据通过 RS485 通讯上传至环保监管平台，计量表现符合环保监测要求，且运行 1 年多未出现衬里磨损或电极污染问题，维护仅需季度清洁电极。

案例二：某自来水厂供水调度流量监测

自来水厂输水管道为 DN100，需实时监测清水输出流量，保障管网压力平衡与供水稳定。客户选用我们的 YST183F-A50XL 型，配置氯丁橡胶衬里、316L 不锈钢电极，安装于清水池出水口。设备通过 HART 协议与水厂中控系统联动，实时反馈流量数据，助力调度人员根据用水高峰调整供水泵运行参数，计量数据与管网压力变化趋势一致，有效提升了供水效率，降低了管网漏损率。

案例三：某医院废水处理站排放监测

医院废水含消毒剂、少量医疗污染物，具有一定腐蚀性，需精准计量排放量以符合医疗污水排放规范。客户选用我们的 YST183F-A50XL 型，配置氟橡胶衬里、哈氏合金电极，安装于废水处理站出水口。设备耐受消毒剂腐蚀，计量数据稳定，通过 4-20mA 信号接入医院环保监测系统，实现排放流量实时监控与数据留存，顺利通过环保部门的定期核查，未出现数据异常或设备故障问题。

案例四：某智慧农村水务管网流量管理

某县智慧农村水务项目覆盖 20 个行政村，供水主管道为 DN100，需监测各村供水流量，实现水资源合理分配。客户选用我们低功耗、IP65 防护配置的 YST183F-A50XL 型，适配农村管网的户外安装与太阳能供电场景。设备通过物联网模块将流量数据上传至智慧水务平台，管理人员可远程查看各村实时供水流量，及时发现管网漏损（流量异常波动），项目运行后，农村供水漏损率下降 15%，水资源利用效率显著提升。
