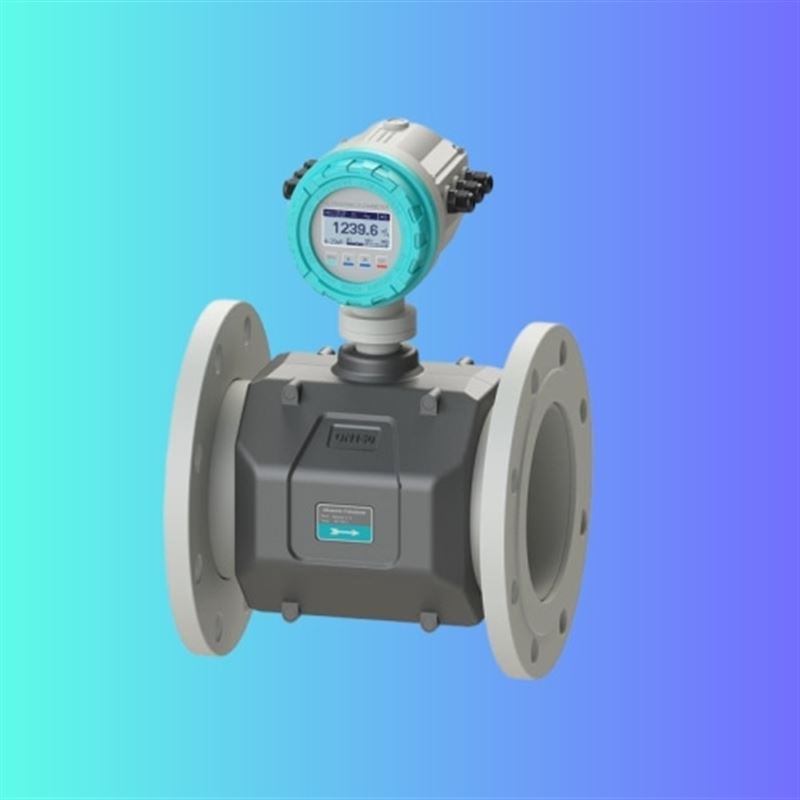

产品型号：YST305D50BF223
更新时间：2025-10-23
厂商性质：生产厂家
访 问 量 ：28
测量精度优：多声道设计能全面捕捉管道内不同区域的流速分布，大幅降低因流场紊乱、流速剖面畸变带来的影响，测量精度可达 ±0.5%~±1.0%，满足高精准计量需求。
介质与管径适应性好：可兼容多种测量介质，包括清水、污水、废水、导热油、天然气等；管径适用范围广，从几十毫米到数米均可覆盖；不受介质温度、压力、粘度等参数的大幅波动影响，能适应复杂工况。
安装维护便捷：支持外夹式、插入式、管段式等多种安装方式，外夹式安装无需断管、无需停流，不破坏管道结构，可在不停产状态下完成安装调试；设备无运动部件，磨损小，后期维护成本低，使用寿命长。
运行成本经济：采用低功耗设计，无需额外的能源消耗（如不需要伴热、保温等）；无压损，不会对流体输送造成阻力，可减少输送泵的能耗，长期运行经济性显著。
功能扩展性好：可集成温度、压力传感器，实现热量计量、密度补偿等功能；支持多种信号输出（4-20mA、RS485 等），能与 PLC、DCS 等控制系统无缝对接，满足自动化、智能化监控需求。
技术参数 | 规格范围（含 YST305D50BF223 型及同系列产品） |
测量介质 | 水（自来水、污水、废水等）、导热油、各类工业流体、部分气体（如天然气、空气） |
管径范围 | 外夹式：DN20~DN6000；插入式：DN50~DN6000；管段式：DN15~DN2000 |
流速范围 | -5~12m/s（双向测量，支持正向、反向、净流量累计） |
测量精度 | 液体：±0.5%（示值）；气体：±1.0%（示值）；热量：±1.0%（示值） |
声道数量 | 2 声道、3 声道、4 声道、6 声道（可根据精度需求选择，YST305D50BF223 型默认配置 2 声道，可定制更高声道） |
工作温度 | 常温型：-20℃~80℃；高温型：-40℃~160℃；超高温型：-40℃~300℃（YST305D50BF223 型为常温型） |
工作压力 | 常规型：≤1.6MPa；高压型：≤4.0MPa（可定制更高压力等级，YST305D50BF223 型为常规压力） |
防护等级 | 传感器：IP67/IP68；主机：IP65（YST305D50BF223 型默认此防护标准） |
输出信号 | 4-20mA 模拟信号、RS485（Modbus-RTU 协议）、脉冲信号、继电器触点信号（YST305D50BF223 型全支持） |
供电电源 | AC220V±10%；DC24V±10%；低功耗型：DC12V（电池供电可选，YST305D50BF223 型支持 AC220V/DC24V） |
显示方式 | 中文 / 英文 LCD 液晶显示，支持瞬时流量、累计流量、流速、温度等参数实时显示（YST305D50BF223 型标配） |
明确测量介质特性：根据介质类型（如水、污水、导热油、气体）确定设备材质（传感器探头材质需耐受介质腐蚀）、温度和压力等级，避免因介质兼容性问题导致设备损坏或测量不准。
确认管径与流速范围：根据实际管道直径选择对应规格的设备，确保管径在适用范围内；同时结合正常工况下的流体流速，避免流速过低（低于 0.1m/s）导致测量影响增大，或过高（超过 12m/s）超出设备量程。
确定精度与功能需求：根据应用场景（如贸易结算需高精准，过程监控可适当调整精度）选择声道数量（声道越多精度表现越优）；若需进行热量计量，需选择带温度传感器的一体化机型；若需远程监控，需确保设备支持相应的通讯协议。
考量安装环境条件：根据安装地点（室内 / 室外、潮湿 / 粉尘环境）选择合适的防护等级；根据管道材质（金属 / 非金属）选择安装方式（外夹式适用于金属管道，非金属管道需采用插入式）；同时预留足够的安装空间，确保声道布置符合要求。
匹配系统兼容性：确认设备的输出信号（如 4-20mA、RS485）与现场控制系统（如 PLC、SCADA）兼容，确保数据能够稳定传输和集成。
自来水厂：用于原水取水、沉淀池进水、滤池反冲洗水、出厂水等环节的流量计量，为水厂生产调度、水量平衡计算提供数据支撑。
污水处理厂：适用于进水、出水、回流污泥、剩余污泥、曝气池供风等流量监测，助力污水处理工艺优化、能耗控制及排放标准达标。
净水厂：用于超滤、反渗透等深度处理工艺的产水、浓水流量计量，保障净水生产过程的稳定运行和水质安全。
市政管网供给水：安装于市政供水管网的主干管、分支管，实现管网流量监测、漏损分析、区域计量（DMA）管理，提升供水效率。
智慧农村水务：用于农村集中供水工程的取水、输水、配水环节流量计量，结合物联网技术实现农村水务的智能化监控和管理。
环保水处理：在工业废水预处理、中水回用、水体净化等项目中，用于各类工艺水、处理后水的流量计量，为环保达标排放和水资源循环利用提供数据依据。
河道水质监测：通过在河道监测断面安装插入式或明渠式流量测量设备，结合水质传感器，实现流量与水质参数的同步监测，为水环境治理和生态保护提供支持。
医院废水处理：用于医院废水处理系统的进水、消毒后出水流量计量，确保废水处理量符合环保要求，避免医疗废水违规排放。
热力供暖：用于城市集中供热管网的一次网、二次网热水流量计量，结合温度传感器实现热量计量，为热力公司的收费结算、管网平衡调节提供数据。
化工废水处理：适用于化工企业生产废水、工艺废水的流量监测，耐受化工废水的腐蚀性，确保废水处理工艺稳定运行和达标排放。
智能化升级：集成 AI 算法，实现流量数据的智能分析、故障自诊断、异常预警功能，减少人工干预，提升设备运行的可靠性和智能化水平。
数字化集成：支持 5G、LoRa 等无线通讯技术，实现流量数据的远程实时传输和云端存储；与智慧水务、智慧能源等平台深度融合，助力工业互联网建设。
高精度与宽量程化：通过优化声道布局（如采用多声道矩阵设计）和信号处理算法，进一步提升测量精度，同时扩大流速测量范围，适应更多复杂工况。
多功能集成化：除流量计量外，逐步集成压力、温度、水质（如浊度、电导率）等多参数监测功能，实现 “一机多测"，降低设备投入成本。
国产化替代推进：核心元器件（如超声波换能器、信号处理器）的国产化技术不断突破，设备性价比持续提升，逐步实现对进口产品的替代。
自来水厂用户：“贵司设备安装方便，不需要断管停水，不影响水厂正常生产。测量精度很高，出厂水计量数据稳定，为我们与供水公司的贸易结算提供了可靠依据。"
污水处理厂用户：“污水处理厂的流场比较复杂，之前用单声道流量计测量表现不佳，换成贵司多声道设备后，进水和出水流量数据更准确，对工艺调整帮助很大，维护也简单，几乎不用操心。"
市政管网用户：“在市政供水管网主干管安装贵司设备后，实时监测管网流量变化，结合数据分析漏损点，有效降低了管网漏损率，提升了供水效率，运行成本也比传统流量计低。"
环保水处理用户：“化工废水腐蚀性强，贵司设备的探头材质耐腐蚀性好，长期使用测量精度没有明显下降，数据稳定，满足环保监测要求。"
热力供暖用户：“冬季供暖期流量和热量计量数据准确，与用户的收费结算没有争议。设备低温环境下运行稳定，没有出现因温度过低导致的故障。"
智慧农村水务用户：“贵司设备体积不大，安装在农村供水管网的分支管上很合适，支持无线传输，能远程看到各村的供水量，不用再派人现场抄表，大大节省了人力成本。"
项目背景：该污水处理厂日处理规模 10 万吨，原有流量测量设备精度不足、故障率高，无法满足工艺优化和环保达标需求，需更换高适配性流量监测设备。
应用需求：对进水、出水、回流污泥三个关键环节进行流量实时监测，数据需上传至厂内 PLC 控制系统，要求测量精度≥±1.0%，设备需耐受污水的腐蚀性。
解决方案：选用我司 4 声道插入式流量测量设备，进水和出水环节采用 DN1200 规格，回流污泥环节采用 DN800 规格，传感器探头采用耐腐蚀材质，支持 RS485 通讯；部分点位根据需求配置 YST305D50BF223 型（常温、常规压力版本）。
实施效果：设备运行稳定，测量数据精度达标，实时反馈各环节流量变化，帮助水厂优化曝气和回流污泥量，降低能耗约 8%，出水流量数据满足环保部门在线监测要求。
项目背景：某城市供水管网老化，漏损率较高，需通过流量监测实现区域计量（DMA），定位漏损区域，降低漏损率。
应用需求：在管网 20 个 DMA 区域的入口管道安装流量计，监测区域供水量，结合用户用水量数据计算漏损量，要求设备支持无线传输，适应室外复杂环境。
解决方案：选用我司外夹式 2 声道流量测量设备，管径覆盖 DN300~DN800，配备 LoRa 无线模块，数据上传至云端漏损分析平台，设备防护等级 IP67；部分小管径点位选用 YST305D50BF223 型。
实施效果：实现各 DMA 区域流量实时监测，通过数据分析定位漏损点 12 处，修复后管网漏损率降至 8% 以下，年节约自来水约 50 万吨。
项目背景：该热力公司负责城市 200 万㎡居民供暖，原有热量计量设备精度不足，导致收费纠纷频发，需更换高精准热量计量设备。
应用需求：在 10 个热力站的一次网（供水 / 回水）和二次网（供水 / 回水）安装设备，实现流量和热量计量，数据需上传至公司收费系统，设备需耐受 120℃高温。
解决方案：选用我司一体化多声道热量表，声道数量 3 声道，测量精度 ±1.0%，配备温度传感器，支持 RS485 通讯，工作温度范围 - 20℃~160℃；非高温区域辅助配置 YST305D50BF223 型。
实施效果：热量计量数据准确，收费纠纷减少 90% 以上，同时通过流量数据调节管网平衡，供暖能耗降低 5%，用户满意度显著提升。
项目背景：某县农村集中供水工程覆盖 50 个行政村，需实现各村供水量实时监测和远程管理，替代传统人工抄表。
应用需求：在各村供水支管安装流量计，设备需体积小、安装便捷、功耗低，支持太阳能供电和无线数据传输。
解决方案：选用我司低功耗插入式 2 声道流量测量设备，管径 DN100~DN200，配备太阳能供电模块和 GPRS 通讯模块，数据上传至农村水务监控平台；多数点位选用 YST305D50BF223 型（低功耗定制版本）。
实施效果：实现 50 个行政村供水量远程实时监测，抄表效率提升 100%，及时发现管道漏损 3 处，保障了农村供水的稳定和高效。
